• 35kHz-900W K745 Standard 數字 靈高超音波塑焊機

35kHz-900W K745 Standard 數字 靈高超音波塑焊機


產品特點 Product feature

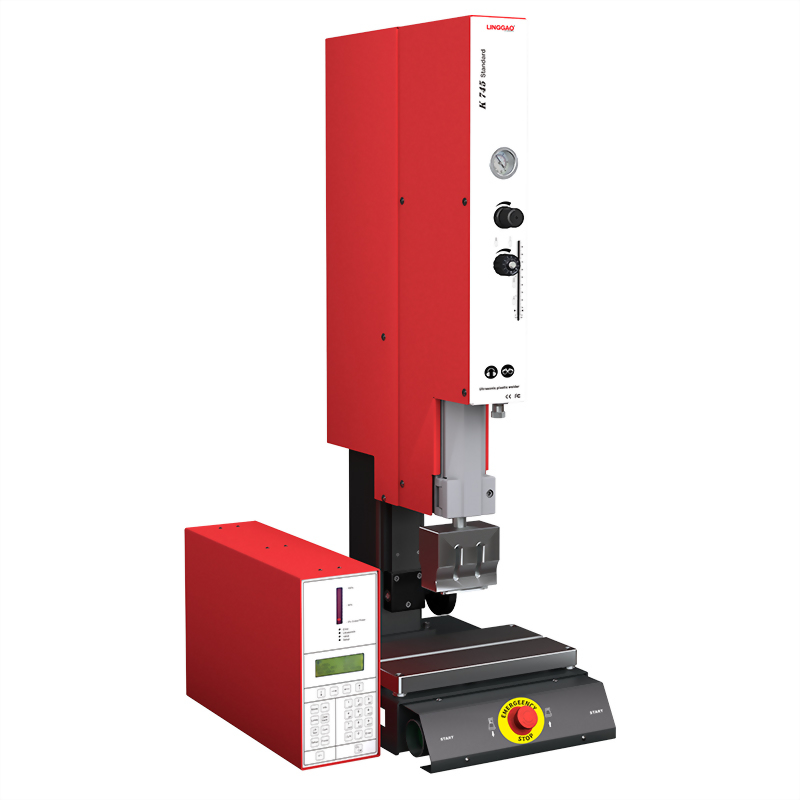

K745 Standard 数字 靈高超音波塑焊機

    K745 Standard 数字 靈高超音波塑焊機

    ——頻率/功率:35kHz - 900W

01工作行程20~100mm,不需調整機身高度,可微調,精密度0.01mm

02機頭下壓前有6mm設計安全開關防止壓傷操作人員,20mm設有下降緩沖

03使用Ø40mm雙動式氣缸,機身可調高度180mm,6bar空氣壓力時有745N下壓力

04產品抱合式燕尾槽帶鎖緊結構,很大程度的減輕焊頭下壓後仰缺陷及下壓/回升機械偏移缺陷

05面板設直觀目標化焊接行程刻度指示,並設有焊接行程微調機構,可旋轉微調焊接行程

06換能器連接方式可360度旋轉對位,易取出安裝設計,保護蓋固定僅需一顆螺絲即可固定

07更換焊頭無需每次調整水平,因為水平調整在底座上,而底模也固定在底座上

08增幅器安裝時不需要橡膠墊圈,故下壓工作不晃動,不偏移,適合3D曲面焊接


技術規格 technical specifications


機型 Model

K745 Standard 數字

頻率 Frequency

35kHz

功率 Power

900W

輸入電壓 Input Voltage

190-265V AC

語言選單 Language

中文/英文/德文/西班牙文/法文/意大利文等

CN, EN, DE, ES, FR, IT, etc.

數據庫 Data Bank

最多可儲存99組焊接參數 99 memories

換能器至立柱距離

Throat Depth

222.5mm

增幅器端面至底座面距離

Distance from end face of amplifier to base face

190mm(max)

可調整行程 Stroke Range

20~100mm,可微調,精密度0.01mm,不需調整機身高度
20~100mm, Fine-tuning supported, accuracy:0.01mm;No need to adjust the height of the press.

氣缸行程 Cylinder Stroke

40×100mm

重量(含電箱) Weight

51.5kg

最大下壓力 Max.Force

745N

搭配電箱 Generator

STD 35-900W

計數器 Counter

可設定范圍0-999999999

pin密碼 Pin Code

4位數字鎖碼,避免參數設定被隨意修改

4 digits to protect access to parameters

空壓力需求 Drive Energy

最大7bar,正常6bar最大耗氣量:每次下壓約消耗8 It.n(6bar時)
Compressed air supply:7 bar maximum,6 bar nominalMax.consumption 6bar,approx.8lt.n/stroke

操作開關 Operation Switch

雙手啟動,緊急停止按鈕位於底座前方

Two-hand start with EMERGENCY STOP at front

工作模式 Mode


時間模式/功率模式/超聲波停振
Time/Power/US-stop
